當前位置:主頁 > 產品中心 > 流量儀表 >

流量儀表

金屬轉子流量計

名稱:金屬轉子流量計

分類:流量儀表

型號:JL-LZ

咨詢熱線:13905232312

聯系我們

詳細說明:
      JL-LZ系列金屬管轉子流量計是基于浮子位置測量的一種變面積流量儀表。采用全金屬結構,具有體積小、壓損小、量程比大(10~20:1)、安裝維護方便等特點,故廣泛應用于各行業復雜、惡劣環境下、對小流量、低流速、各種苛刻介質條件的流量測量與過程控制。
    JL-LZ系列金屬管轉子流量計的系列產品,針對不同的用戶需求、不同場合,有多種測量形式供用戶可選;按輸出形式分有就地指示型、遠傳輸出型、控制報警型;按防爆要求分類,又可分為普通型、本質安全型、隔離防爆型三種。
    JL-LZ系列金屬管轉子流量計采用無接觸檢測磁場角度變化的磁測傳感器、并配以高性能MCU,可實現液晶指示、累積、遠傳輸出(4~20mA)、脈沖輸出、上下限報警輸出等功能,該型智能信號變送器具有及高的精度和可靠性。
       JL-LZ系列金屬管轉子流量計的設計制作還考慮了用戶工藝流向要求,有LZ50垂直安裝式、LZ51上進下出安裝式、LZ52側進側出安裝式、LZ53底進側出安裝式、LZ54螺紋連接式、LZ56R/L水平安裝式等安裝方式可選。
一.結構及原理
LZ系列金屬管轉子流量計由二部分組成:
傳感器---測量管及浮子;
信號變送器----指示器;
傳感器的觸液材質有四種:不銹鋼、哈氏合金、鈦材、不銹鋼襯PTFE;用戶可根據不同的工藝壓力及介質的腐蝕性要求,選擇不同的觸液材質,來滿足工藝的耐壓及介質防腐的需要。根據不同的測量要求,用戶在選型時,可以選擇不同的指示器組合,來實現不同的測量要求。具體指示器形式與其對應功能見指示器型譜表。
流量的測量是由指示器內的變送器通過耦合磁鋼感受浮子位置的變化來完成流量的指示和信號的遠傳輸出的。當被測介質自下而上流經測量管時,浮子受重力、浮力及流體流速對浮子垂直向上的推動力三者平衡時,浮子即相對靜止在某個位置,這個位置隨浮子與錐管的環面積、流體流速而變化,浮子的位置即對應被測介質流量的大小。
二、特點
大屏幕液晶顯示器,可以同時顯示瞬時流量和累計流量
上排顯示瞬時流量,下排顯示累計流量
瞬時流量顯示范圍:0.00-9999.99
累計流量顯示范圍:0.00-999999.90
電流顯示范圍:2.86-21.00mA
指針角度顯示范圍:0.00-90.00°
環境溫度顯示范圍:-50 -- +150℃
累計小信號切除量范圍:0.00-1.00(相當于0-100%)
瞬時流量及累計流量單位可任意設置.
2.上排可切換顯示:瞬時流量,環路電流,累計小信號切除量,當前環境溫度,指針轉動角度等信息.此時不影響下排累計量的顯示
3.液晶可顯示第二種工況狀態下的瞬時流量, 訂貨時,累計量可選擇第一種工況狀態下的累計量還是第二種工況狀態下的累計量
4.雙排液晶顯示器功耗為微安級,均滿足本安防爆要求.
5.精度:<0.5%,溫飄:<0.2%/10℃
6.完善的掉電保護功能,掉電時,可保存當前累計流量,(累計量采樣周期為0.3S),
7.變送器可輸出:三線制,0-10mA信號,并且與是否帶液晶顯示功能無關, 隔爆型
8.支持電池供電功能,使用指定型號的可充電池,根據環境溫度不同,一次充電可正常工作3-4個月
 三.技術參數
測量范圍 水 (20℃) 6~150000 l/h
空氣(0.1013MPa 20℃) 0.05~4000 m3/h
量 程 比 10:1(特殊型20:1)
精度等級 2.5 1.5
工作壓力 DN15~DN50 PN4.0MPa (特殊型25MPa)
DN80~DN100 PN1.6MPa (特殊型16MPa)
夾套壓力等級:1.6MPa
介質溫度 標準型 -80℃~+220℃
高溫型 300℃
襯PTFE型 ≤85℃
環境溫度 -40℃~+120℃(電遠傳型≤65℃)
介質粘度 DN15: ≤5mPa.s
≤30mPa.s)
DN25: ≤250mPa.s
DN50~DN150:≤300mPa.s
液晶顯示 瞬時流量顯示數值范圍:0~9999.99
累積流量顯示數值范圍:0~999999.90
輸 出 標準信號:二線制4~20mA
報警信號:集電極開路,MAX100Ma@30VDC內部阻抗100
供 電 標準型:24VDC±20%
交流型:220VAC(85~265VAC)
電池型:[email protected]鋰電池
連接方式 標準型:HG20592法蘭
特殊型:用戶提供法蘭標準
螺紋連接型:DIN11851或用戶指定
電氣接口 M20×1.5、PG11、1/2”NPT
整體高度 標準型:250mm(其他安裝方式例外)
防護等級 IP65
防爆標志 本安型:ExiaIICT3~6
隔爆型:ExdIIBT4

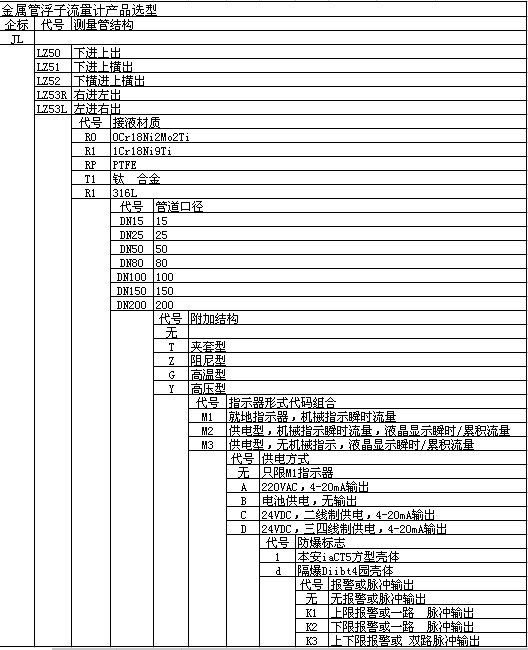

四、產品選型
